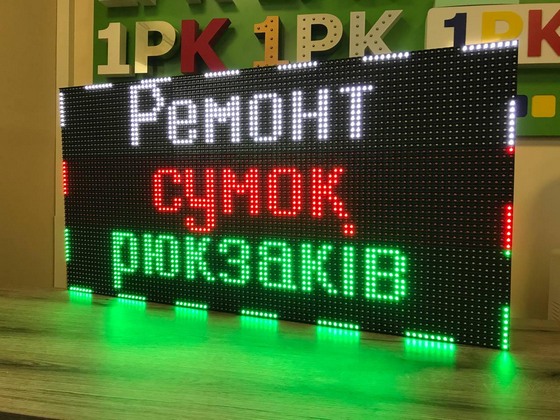

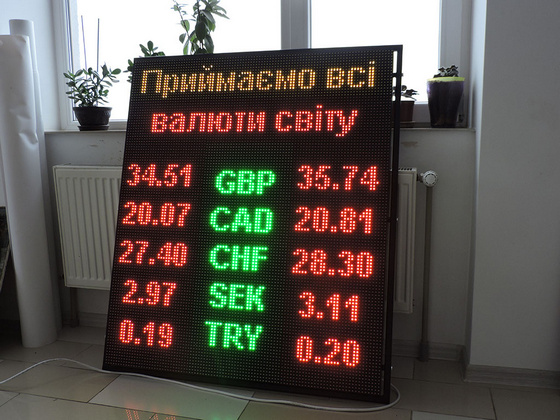

Светодиодные табло стали неотъемлемой частью нашей повседневной жизни. Мы видим их повсюду — на улицах, в общественном транспорте, торговых центрах, стадионах и многих других местах. Они используются для отображения важной информации, рекламы, результатов спортивных состязаний и создания ярких визуальных эффектов. Но как именно устроены и работают эти современные устройства?
Первое в мире светодиодное табло было создано в 1978 году компанией Daktronics. Оно было установлено на стадионе в Иллинойсе и имело разрешение всего 48 на 256 пикселей. Сегодня же разрешение табло достигает 4К и даже 8К, что обеспечивает потрясающее качество изображения.
Какие материалы используются для создания светодиодных табло?
- SMD-светодиоды. Это миниатюрные чипы, монтируемые на поверхность печатной платы. Это ключевой компонент, от которого зависит качество изображения. Наиболее распространены светодиоды типоразмеров 3528, 2121, 1921, 1515, 1010.
- Платы. Изготавливаются из специального стеклотекстолита типа FR-4, обладающего высокой механической прочностью, термо- и влагостойкостью, диэлектрическими свойствами. Они служат основой для монтажа светодиодов и электронных компонентов.
- Корпус. Выполняется из алюминиевого профиля, легкого и устойчивого к коррозии. Лицевая часть закрывается антибликовым закаленным стеклом или акрилом толщиной 3-6 мм. Для уличных табло крайне важна прочная и герметичная конструкция, защищающая электронику от внешних воздействий.
- Блоки питания. Выполняются на основе высокочастотных ферритовых трансформаторов и силовых электронных компонентов (диодные мосты, конденсаторы, микросхемы). Их используют для преобразования сетевого напряжения 220В в низковольтное 5В, необходимое для питания светодиодов.
- Вентиляторы и радиаторы охлаждения. Изготавливаются из алюминия и пластика. Их применяют для защиты табло от перегрева.
Как производятся табло со светодиодами?
Все начинается с разработки концепции будущего табло — его размеров, разрешения, дизайна корпуса, типа управления. Инженеры создают 3D-модель в системах автоматизированного проектирования. Результатом проектирования является полный комплект конструкторской и технологической документации.
Изготовление светодиодных модулей — основа табло, на которой размещаются светодиоды. Модули представляют собой печатные платы с матрицей SMD-светодиодов. Платы изготавливаются на автоматических линиях, включающих установку трафаретной печати, автоматы установки компонентов (SMD-монтаж), конвекционные печи пайки оплавлением.
Корпус и каркас табло изготавливаются из алюминиевых профилей и листовых материалов. Профили нарезаются на заданные размеры, фрезеруются, сверлятся отверстия.
Сборка табло — ключевой этап, на котором все компоненты собираются воедино. Светодиодные модули устанавливаются в корпус и соединяются между собой жгутами проводов по необходимой схеме (последовательное или параллельное включение).
